제품소개

DRAIN BOARD의 용도

• 옹벽, 합벽의 배면 배수용
• 암거(BOX)의 방수, 배수용
• 건물의 기초 영구배수용
• 터널의 외부 배수, 시트 보호용

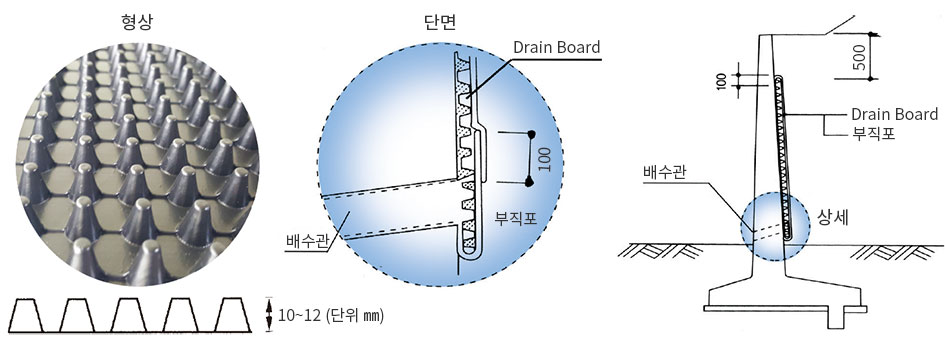

DRAIN BOARD의 형상

---

형식	폭 (m)	길이 (m)	두께 (㎜)	비고
ROLL	1.2	20.0	10	1 ROLL (24㎡) 옹벽
드레인	0.3	13.0	12	영구배수

DRAIN BOARD 공법 비교

공법	DRAIN BOARD	자갈채움
배수성	배수공간 유지로 영구적 완전배수	토사 유입등으로 배수효과 감소
공기	시공 후 되메움 기능	일정기간후 되메움 기능
공사비	자재+보통 인부	자갈+운반비+중장비
자재	DRAIN BOARD+부직포	자갈+부직포

DRAIN BOARD 시공

1. 구조물의 배면에 이 물질을 제거한다.
2. 구조물의 높이에 맞게 Drain Board를 재단한다.
3. 설치할 배면에 스치로폴 본드(#300)를 바른다.
4. 재단된 Drain Board를 배수 방향쪽으로 본드위에 붙인다.(con'c 못을 사용하여 고정할 수 있다)
5. Weep Hole로 배수시 맞닿는 부분의 core꼭지를 Weep Hole크기로 잘라낸다.
6. Drain Board를 3-4장 설치후 Core부분에 스치로폴 본드를 바르고 부직포를 높이에 맞게 붙인다.(부직포의 이음은 10cm정도 오버랩시킨다. 유공단 배수시는 부직포로 Hole Drain 의 뒷면으로 10cm정도 감싼다.
7. 구조물의 상부에서 50cm정도 내려 Hole Drain을 붙이고 부직포는 Hole Drain의 뒷면으로 10cm정도 감싼다.
8. Hole Drain 설치후 일주일 이내에 되메움 한다.(채움흙은 Hole Drain보다 15cm이상 채우고 다진다.)
