제품소개

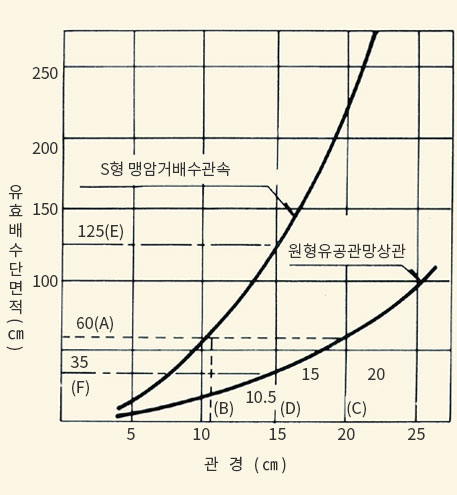

연속된 수많은 선장집수구와 배수공간이 있기 때문에 막힘이 없고 집배수효과는 유공관 등에 비하여 몇배나 월등한 혁신적인 배수관

S형 다발관(S형 DABALBIN PIPE)

•

  S.D.P 접속경	접속수 (개)
  ￠=75	8
  ￠=100	13
  ￠=125	25
  ￠=150	35
  ￠=200	58
  ￠=250	97
  ￠=300	142
  ￠=400	252

•

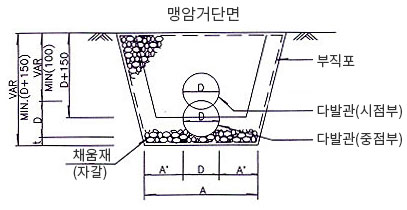

  형별(D)	B	비고
  ￠=75형	300	*최소토피는(H)는 관상면보다 20cm이상 *굴삭폭,굴삭심토질의 양부 평탄지, 경사지 그외 타조건에 따라 변함
  ￠=100형	350
  ￠=125형	350
  ￠=150형	400
  ￠=200형	400
  ￠=250형	450
  ￠=300형	450
  ￠=400형	500

---

•

---

•

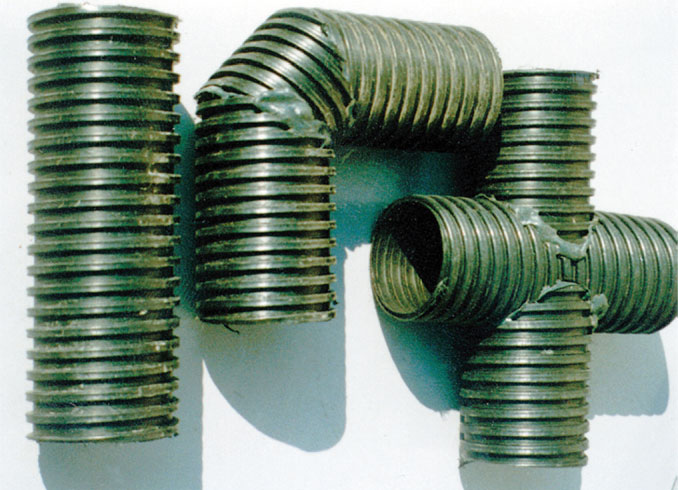

• NO.	D(호경) x L
  -1	75 x 300
  -2	100 x 300
  -3	125 x 300
  -4	150 x 300
  -5	200 x 300
  -6	250 x 400
  -7	300 x 400

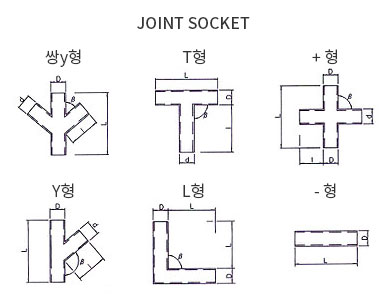

• NO.	D x d x L x l	NO.	D x d x L x l
  1	75 x 75 x 300 x 150	15	200 x 200 x 300 x 150
  2	100 x 75 x 300 x 150	16	250 x 75 x 400 x 150
  3	100 x 100 x 300 x 150	17	250 x 100 x 400 x 150
  4	100 x 75 x 300 x 150	18	250 x 125 x 400 x 150
  5	125 x 100 x 300 x 150	19	250 x 150 x 400 x 150
  6	125 x 125 x 300 x 150	20	250 x 200 x 400 x 150
  7	150 x 75 x 300 x 150	21	250 x 250 x 400 x 200
  8	150 x 100 x 300 x 150	22	300 x 75 x 400 x 200
  9	150 x 125 x 300 x 150	23	300 x 100 x 400 x 200
  10	150 x 150 x 300 x 150	24	300 x 125 x 400 x 200
  11	200 x 75 x 300 x 150	25	300 x 150 x 400 x 200
  12	200 x 100 x 300 x 150	26	300 x 200 x 400 x 200
  13	200 x 125 x 300 x 150	27	300 x 250 x 400 x 200
  14	200 x 150 x 300 x 150	28	300 x 300 x 400 x 200

S형 DABALBIN PIPE 시방서

1. 설계도 검사

• 현지 상황의 자재를 설계도면과 대조하여 검사한다.

---

2. 터파기

• 설계도면에 표시된 폭과 깊이 및 경사대로 토출구 부분으로부터 굴착한다. 터파기한 바닥은 평탄하고 고르게 다진다.

---

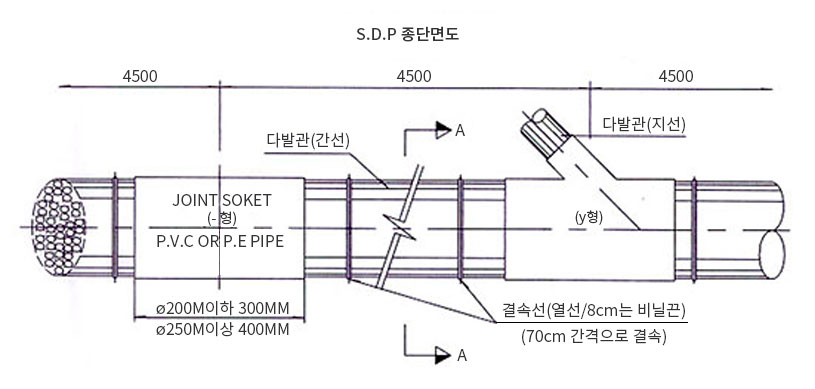

3. S형 DABALBIN PIPE 설치방법

• 다발관의 결속은 철선 #18 또는 비닐끈으로 70cm 간격으로 결속하여 다발관에 이물질의 유입과 손상되지 않도록 주의한다.
• 다발관의 연결은 P.V.C나 T.H.P 연결소켓을 본당(4.5 M) 1개씩 사용한다.
• 연결소켓은 L=30cm로서 양쪽으로 다발관이 각각 15cm씩 유입되도록 한다.(관경에 따라서 연결 소켓의 길이는 결정된다.)
• 다발관의 부설은 도면에 표시된 구배에 맞도록 하여 토출구 부분에서 부터 설치한다.
• 터파기된 바닥에 원활한 투수와 관의 막힘을 방지하기 위해 부직포를 바닥에서 깔아준다.
• 부직포 위에 자갈을 5-10cm정도 고르게 펴서 다진후에 S형 DABALBIN PIPE를 설치하고, 연결 부위부터 자갈을 덮어 다발관의 움직임을 방지한다.
• 특별한 경우의 모든 작업에 관한 사항은 감독관과 상의한 후 지시에 따른다.
• 채움재는 도면에 명시된 골재(강자갈, 쇄석)로 충분히 충진하여 채운다.
• 채움을 한 뒤에는 다짐(인력, 중기)을 감독관이 인정하는 범위까지 충분히 한다.

---

4. 자재 보관 및 절단

• 자재 보관은 직사광선을 피하고 이물질이 다발관 내부에 들어가지 않도록 주의하여 감독관이 승인하는 장소에 보관한다.
• S형 DABALBIN PIPE의 본당 길이는 4.5M이나 절단해야 할 경우에는 절단부위를 매끈하게 처리 해야 한다.

---

• 다발관설치후 Trench에 자갈채움 작업
• 자갈채움 작업
• 다발관설치 (영구배수시스템)
• 다발관연결작업
• BOX 측벽의 시공예
• 옹벽 배면의 시공예

S형 DABALBIN PIPE 일위대가표

명칭	규격	수량	단위	총액	재료비 (금액)	비고
제1호표 S.D.P 집속관 집합 ∮75mm/m(1m당)
S.D.P집속관	8본(∮75)	1	m		2,800	PVC or H.D.P.E
직형죠인트관	l=30cm,∮75m/m	0.22	EA
설치인부	배공관 특별인부	0.006	인
계
제2호표S.D.P집속관 집합 ∮100mm/m(1m당)
S.D.P집속관	13본(∮100)	1	m		4,550	PVC or H.D.P.E
직형죠인트관	l=30cm,∮100m/m	0.22	EA
설치인부	배공관 특별인부	0.006	인
계
제3호표S.D.P집속관 집합 ∮150mm/m(1m당)
S.D.P집속관	35본(∮150)	1	m	12,250	12,250	PVC or H.D.P.E
직형죠인트관	l=30cm,∮150m/m	0.22	EA
설치인부	배공관 특별인부	0.009	인
계
제4호표S.D.P집속관 집합 ∮200mm/m(1m당)
S.D.P집속관	58본(∮200)	1	m	20,300	20,300	PVC or H.D.P.E
직형죠인트관	l=35cm,∮200m/m	0.22	EA
설치인부	배공관 특별인부	0.011	인
계
제5호표S.D.P집속관 집합 ∮300mm/m(1m당)
S.D.P집속관	142본(∮300)	1	m	49,700	49,700	PVC or H.D.P.E
직형죠인트관	l=45cm,∮300m/m	0.22	EA
설치인부	배공관 특별인부	0.020	인
계
제6호표S.D.P집속관 집합 ∮400mm/m(1m당)
S.D.P집속관	252본(∮400)	1	m	88,200	88,200	PVC or H.D.P.E
직형죠인트관	l=45cm,∮400m/m	0.22	EA
설치인부	배공관 특별인부	0.034	인
계
