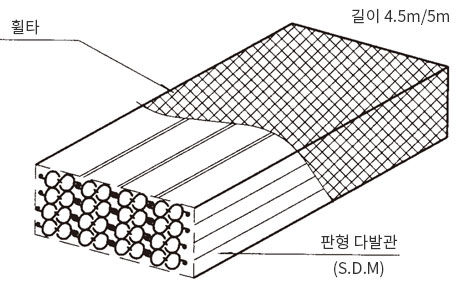

S형 DABALBIN MAT 규격

•

  ※ 규격(폭X높이)은 현장여건에 따라 얼마든지 조정이 가능함
  ※ 연악지반 및 쓰레기 매립장에 효과가 뛰어남

• 단위 : mm

  형식	S.D.M 본수	휠타의 종류	MAT 넓이		MAT 높이
  			W	허용오차	H	허용오차
  200형	7본	200형용	200	±15	17	±2
  300형	10본	300형용	300	±15	17	±2

  ---

  형식	본수	휠타	치수
  ø 75형	4본 X 2판	ø 75형용	120 X 34 X 0.7T
  ø 100형	6본 X 2판	ø 100형용	180 X 34 X 0.7T
  ø 125형	6본 X 4판	ø 125형용	180 X 68 X 0.7T
  ø 150형	8본 X 4판	ø 150형용	240 X 68 X 0.7T
  ø 200형	8본 X 6판	ø 200형용	240 X 102 X 0.7T
  ø 250형	10본 X 9판	ø 250형용	300 X 153 X 0.7T
  ø 300형	10본 X 13판	ø 300형용	300 X 221 X 0.7T
  ø 400형	12본 X 20판	ø 400형용	360 X 340 X 0.7T

  ---

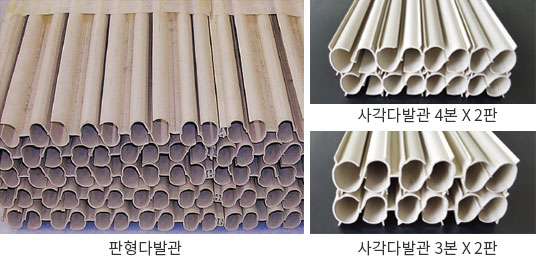

  품명	규격	치수	허용오차
  사각다발관	4본 X 2판	9.8 X 3.8	±2
  사각다발관	3본 X 2판	7.5 X 3.8	±2

S형 DABALBIN MAT의 특징

• 1. 많은 집배수가 가능하다.
  2. 매설깊이의 절감 (경제성)
  3. 도환상, 구형상, 판상 등 필요에 따라 변형 매설됨
  4. 굴곡 가능하며 취급, 설치가 용이하다.
•

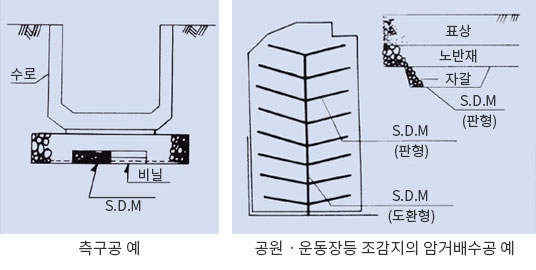

S형 DABALBIN MAT 용도

• 1. 공원, 운동장, 조성지 등의 암거배수공
  2. 도로, 철도 등의 노반배수공
  3. 골프장 (그린 방카, 티 등)의 배수공
  4. 사방공사의 암거배수공
  5. 구조물의 배면수매리공
  6. 연약지반의 배수공 (쓰레기 매립장 등)
•

암거배수관의 집배수효과에 대하여

•

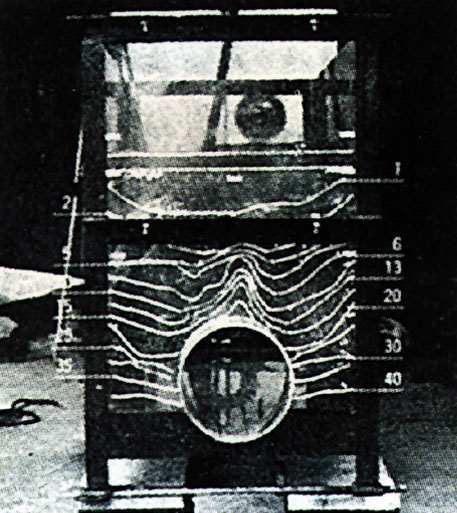

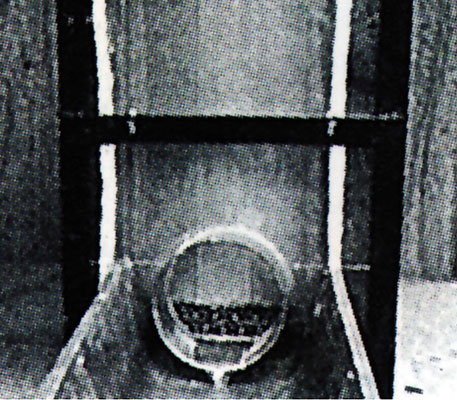

  토중수의 침투시험과 mangan산 kalium가 물에 의해 적생으로 변화는 토중수의 침투시험

• 	S형 DABALBIN MAT (200형+300형)	유공관 (ø150)	망상관 (ø150)
  배수개시 시간	7분 51초	11분 54초	15분 25초
  배수종료 시간	27시간 35분 04초	38시간 39분 58초	46시간 50분 12초
  총 배수량 (ℓ)	29.9	25.1	22.9
  단면도

---

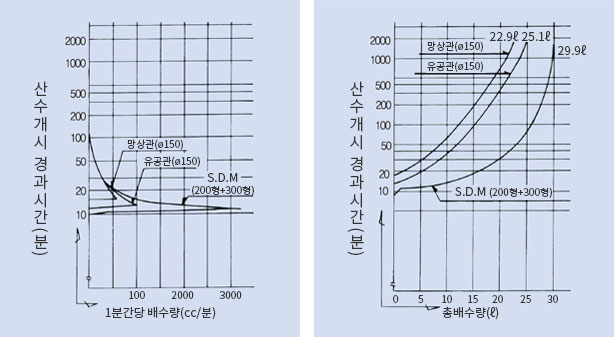

1분당 배수량과 경과시간의 관계 총배수량과 경과시간의 관계

---

•

  각 수치는 침투개시후 침투수의 선단 침투시간을 표시한 것임. (분)

•

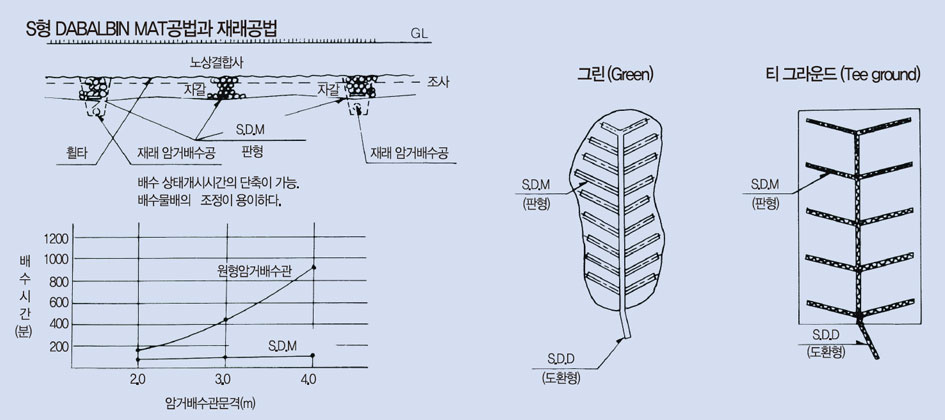

골프장(그린, 티 그라운드의 암거배수관)

•
