공법 개요

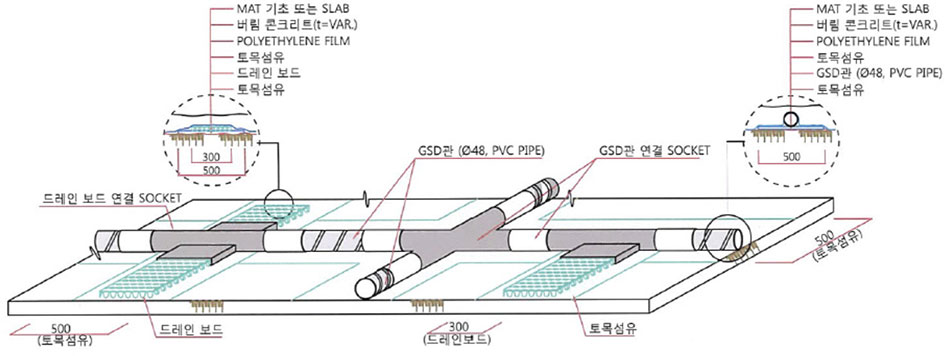

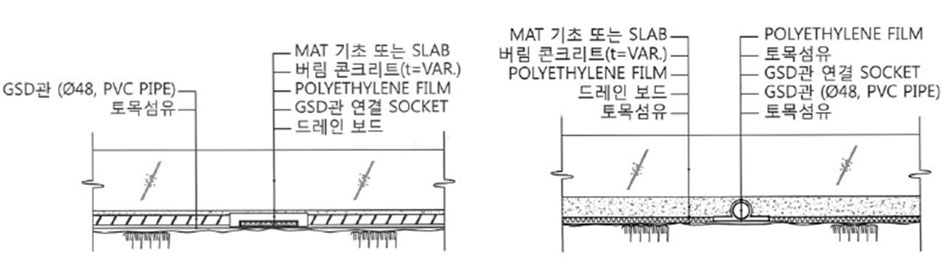

• GSD영구배수공법은 버림코크리트 내에 영구배수시스템을 설치하여 공사중과 영구구적으로 MAT기초 또는 기초 슬래브에 작용하는 양압력(Uplift)을 배제(감소 또는 최소화)하는 공법
• 굴착면 기초지반을 통해 침투유입하는 지하수를 드레인보드로 집수하고, 집수와 배수역할을 동시에 하며 유속이 빨라 통수능력이 향상된 나선형 GSD(48㎜)관을 통해 집수정으로 지하수를 신속하게 배수시켜 양압력을 감소시킴으로써 기초의 구조적인 안정성과 사용성을 확보할 수 있는 공법
• 터파기공사와 동시에 시공할 수 있으므로 공사 전체 공정에 영향을 주지 않으며, 표준자배를 사용하여 공기단축이 가능하고 공사비가 저렴하며 고강도 재료 사용과 원형의 형상으로 안정성과 내구성이 확보된 우수한 공법

---

공법 특징

• 안정성 : 외부응력에 강한 원형구조이며, 집중응력 발생시 나선형의 부재단면을 따라 응혁이 분산되고, 큰 하중에도 변형이 매우 작고 내구성이 커서 안정성 확보 유리
• 환경성 : 품질인증을 받은 PVC재질로써 장기간 사용해도 오염이나 부식이 없어 지반 및 지하수 오염 없음
• 경제성 : 트렌치 굴착하지 않으며, 표준화된 자재 사용함에 따라 시공이 용이하고 국내에서 가장 저렴한 공사비로 공사 가능
• 시공성 : 나선형 집수틈이 있는 원형구조로써 굴곡이 있는 기초 지반에도 밀착시공이 간편하여 타공법에 비해 공기단축 가능
• 적용성 : 모든 지반(토사, 암반)과 기초형식 및 구조물 형식에 적용가능하고, 지하수량이 많은 지반에서도 안전하게 적용 가능

---

주요 자재 종류 및 특징

---

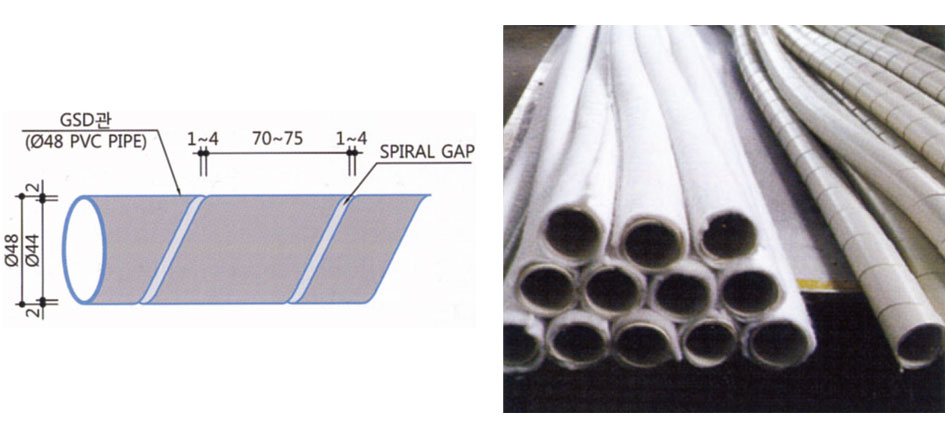

• GSD관

  • 8kN에도 변형이 12㎜밖에 발생하지 않을 정도로 강성이 크고 부식되지 않아 정기적으로 내구성과 안정성 확보
  • 공장에서 제작하는 표준화된 자재이며, 시공성이 우수하여 공기간축 가능
  • 직졍 48㎜로 버림콘크리트 내부에 설치가능
  • 원형의 단순구조로 통수능력 극대화
  • 나선형 틈새부분으로 집수 및 유연성이 우수하여 굴착지반에 밀착시공이 가능함
•

---

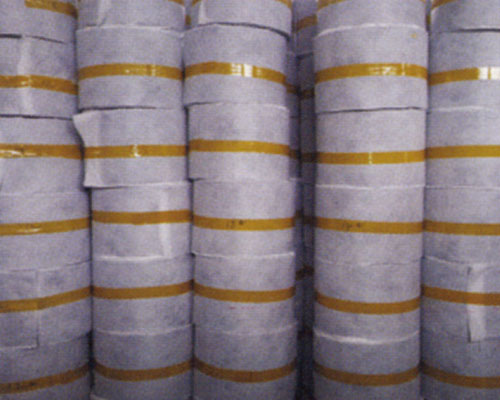

Drain Board

• • 두께 1.0~1.2㎝, 폭 30㎝, 압축강도 600kpa, 내구성 큼
  • 두께 1.2㎝ 총수능력 증대
  • 토목섬유 감싸기로 문막힘 방지
•

---

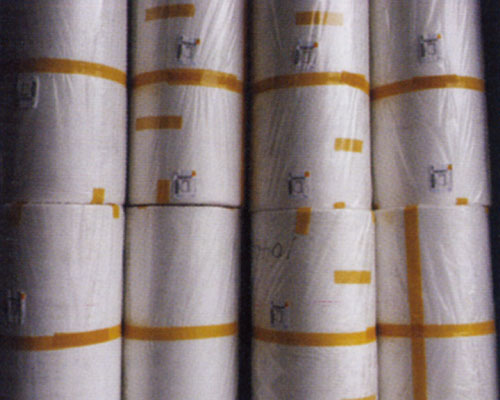

토목섬유

• • GSD관 하부 및 둘레설치, Drain Board 하부설치
  • 원활한 지하수 통수, 세립토 유실방지(보유성 확보), 내구성 확인 및 눈막힘 방지
•

GSD관 제작과정

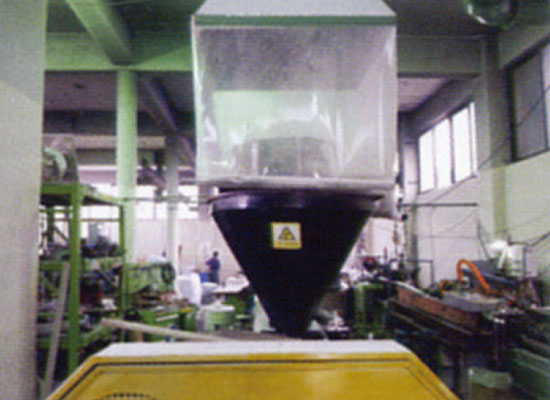

1.

   원료 투입

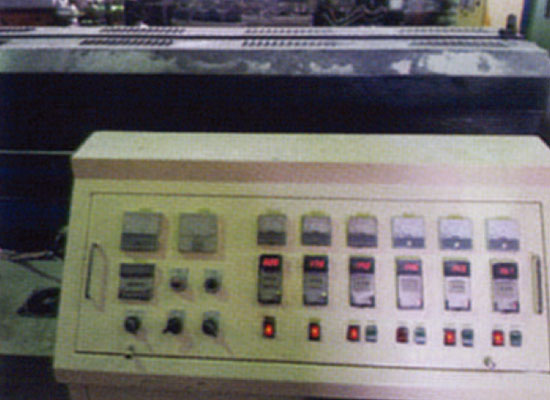

2.

   가열 용융

3.

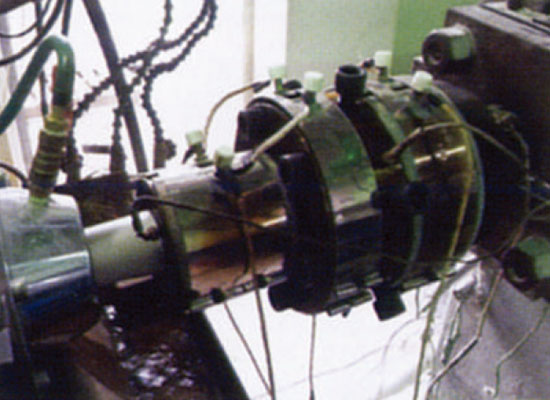

   압출 성형

4.

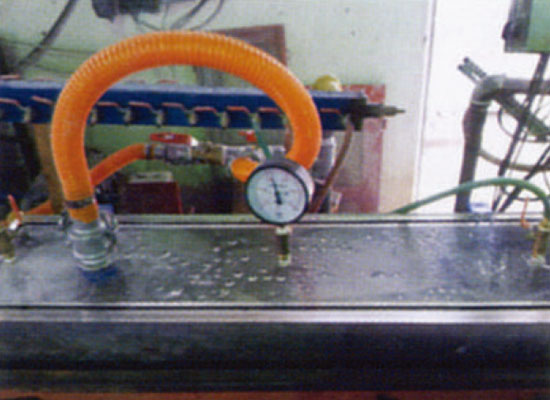

   수중 냉각

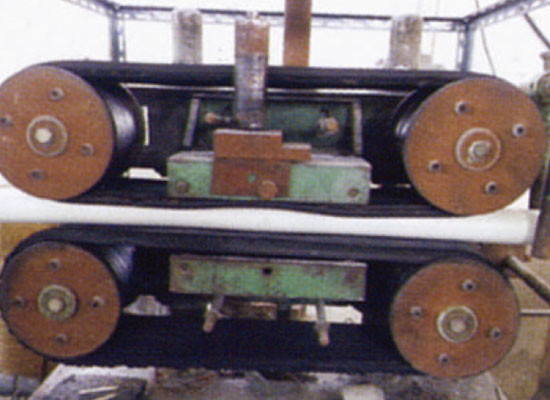

5.

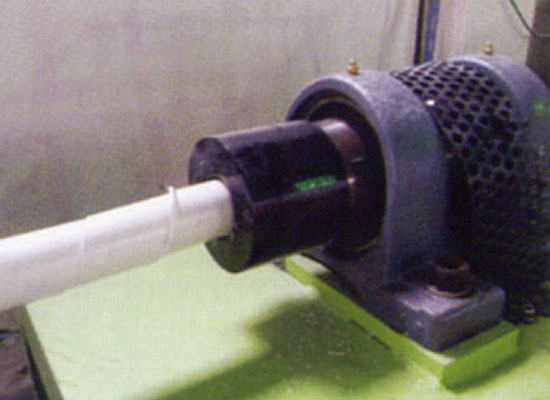

   인출 작업

6.

   나선형 틈새 제작

7.

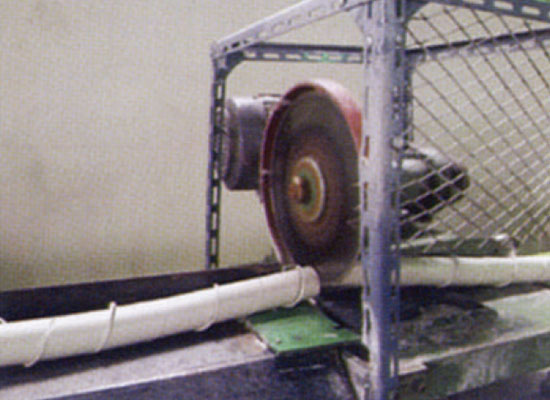

   GSD관 절단작업

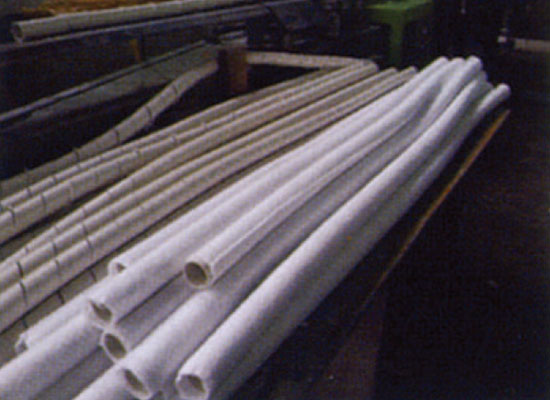

8.

   토목섬유 감싸기

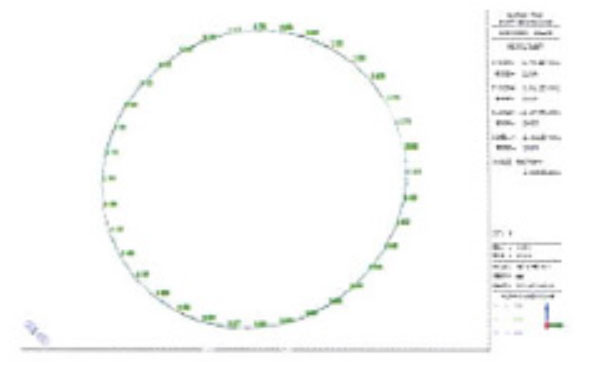

GSD관 응력-변형률 모델링

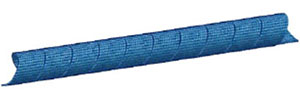

GSD관 3D 모델링	모델링 해석조건
	재하하중 : 10 kN/㎡ 탄성계수 : 2,255 N/㎡ 수직 재하조건 GSD관 직경 : 48㎜ GSD 재질 : PVC

---

	틈새간격 1㎜ 적용시	틈새간격 4㎜ 적용시	틈새간격 6㎜ 적용시

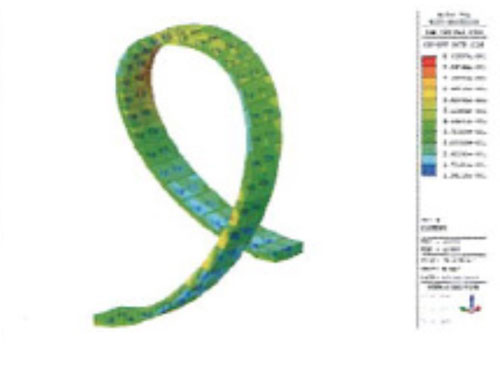

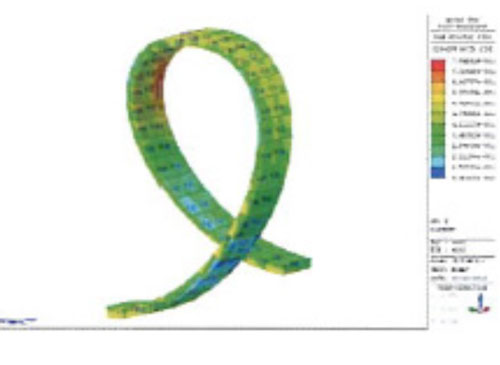

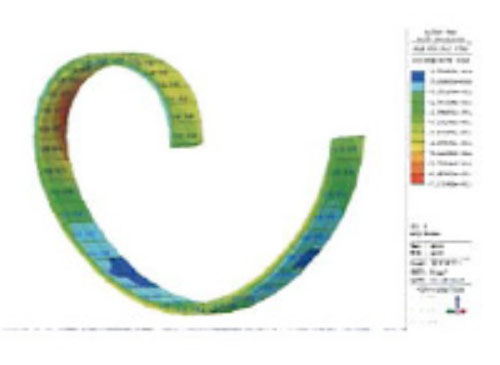

응력분포

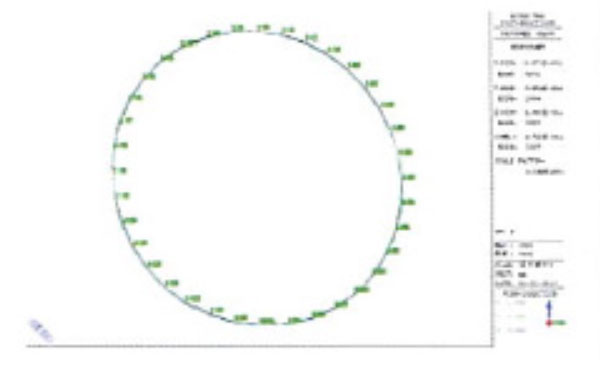

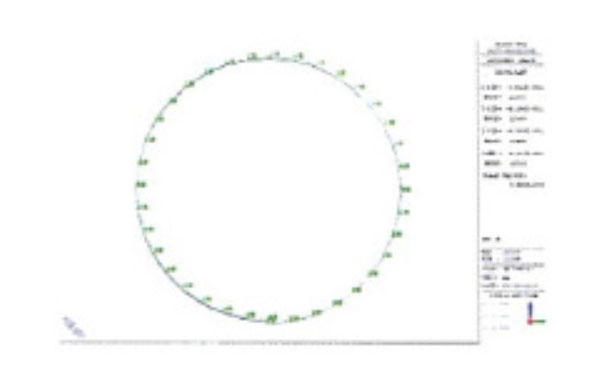

변형비교
결과	발생응력 : 0.71 N/㎟ 변형량 : 0.1311 ㎜	발생응력 : 0.79 N/㎟ 변형량 : 0.1523 ㎜	발생응력 : 0.85 N/㎟ 변형량 : 0.9223 ㎜
적용	집수능력은 나선형 틈새간격이 넓을수록 좋으나 틈새간격이 너무 넓을 경우 발생응력과 변형이 커짐 일정하중조건에서 집수능력의 틈새간격별 집수능력과 발생응력 및 변형량을 검토한 결과 틈새간격(Spiral gab)이 최소 1㎜에서 최대 4㎜ 일때 응력대비 변형률이 최적도건임

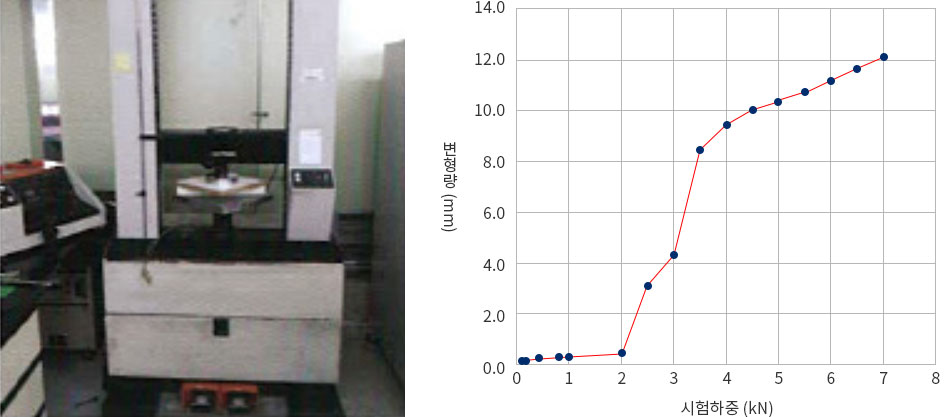

GSD관 외부하중 테스트(한국건설생활환경시험 연구원, 2013)

---

하중 (kN)	2	3	4	5	6	7	8
변형량 (㎜)	0.30	0.46	4.24	9.43	10.4	11.2	12.1
변형률 (%)	0.62	0.96	8.83	19.6	21.6	23.3	25.2
시공조건	최대 7kN의 하중을 재하할 경우 변형은 발생 하지만 통수 단면적의 변화는 없음 3kN의 하중에서도 변형율이 10%미만으로써 작업 중 파손 우려가 적음 시험 결과 하중제거 후에도 일정시간이 경과 후에는 변형량이 감소하는 결과를 나타냄
